NSB1120A 网康NF-1000-10主板的VGA接口定义

 2019-12-13    13368

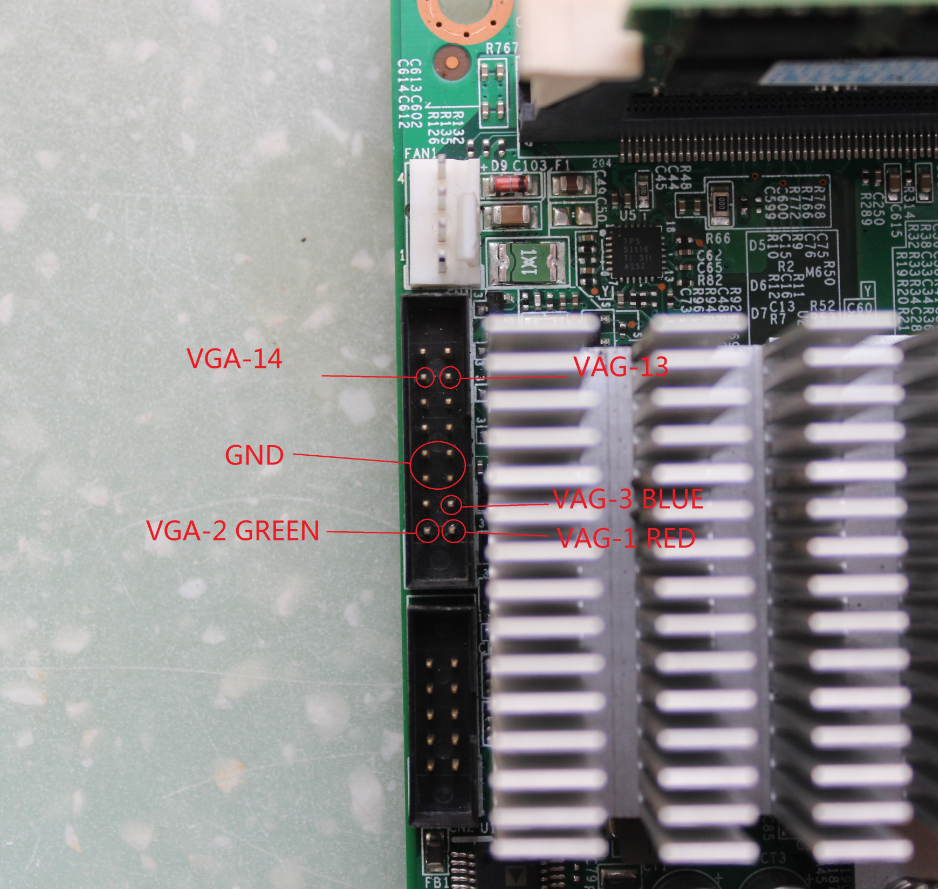

网康NF-1000使用的是一块台湾产的主板，貌似很特殊，因为想使用VGA口而查不到定义，于是用示波器进行了测试，找到了针脚定义，希望有能用到的朋友~


  • 评论列表
  •   bobo121
    发布于 2023-03-08 08:39:25  回复
  • 谢谢大师，我也有这个想法只是不会用识波仪，谢谢你帮我解决了我的困难！
  •   小游客
    发布于 2022-09-03 13:45:06  回复
  • 感谢分享，成功接上显示器刷了爱快，可惜只有前两个口可以用，后两口可以识别但接上没反应。
  •   访客
    发布于 2021-03-11 10:46:29  回复
  • 意思是说只需要接 1、2、3、5、6、7、8、13、14 这九个线就可以用VGA了吗？
  •   访客
    发布于 2020-12-16 20:27:23  回复
  • D525的，4或6个82583千兆网卡
  •   访客
    发布于 2020-03-31 20:19:13  回复
  • 能告知什么配置吗
